概念：
| 柴油发电机组一般由三部分组成：发动机、发电机和控制器。其中发动机提供动力，发电机将发动机的机械能转换为电能，发电机的控制系统犹如发电机的大脑，用于控制发电机的启动，停机，重要参数测量，故障报警，或停机保护等功能，智能控制系统的使用会大大提高了柴油发电机组的运行，保障了柴油发电机组的稳定工作，节省人力物力，提高工作效率等。 |
工作原理：
| 通过励磁调节器调节发电机电压，转速调节器来控制柴油机的转速的变化，通过电源管理器，实现对发电机组的启动、停止、并网和发电机的负荷分配，以及功率限幅，电流限幅，发电机故障报警。 |
说明：
|
显示:三相电压、三相电流、发电机功率、功率因数、频率、控制用蓄电池电压、浮冲电电流、运行时间计时。 指示:失电电源指示、发电机组电源指示、供电指示、各类故障报警指示。 状态选择:自动/手动/试运行。 调节：发电机电压自动调节和手动微调。 |
参数：

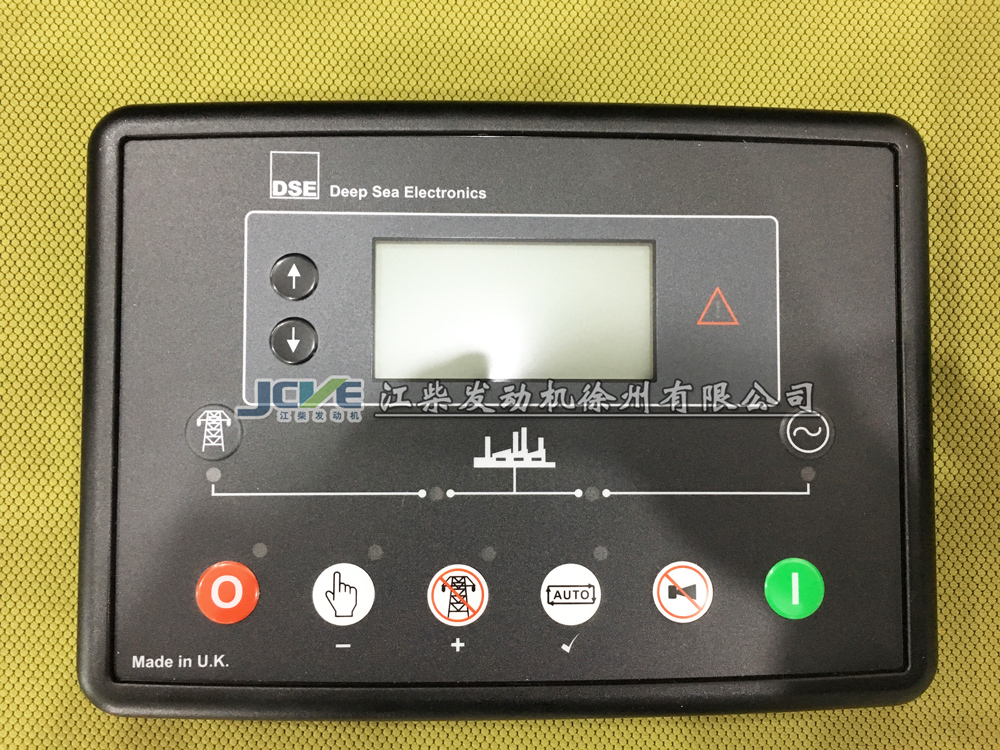

江柴机组标配自启动控制系统：DSE6120系列具体参数如下：
|
控制系统型号 |
DSE6120 |
|
|
制造商 |
英国深海 |
|
|
品牌 |
深海 |
|
|
产地 |
英国 |
|
|
型号 |
DSE6120 |
|
|
启动方式 |
手/自一体 |
|
|
显示 |
液晶显示 |
|
|
• 支持十六国语言 |
• 具有PLC逻辑功能(支持50步) |
|
|
• 支持电喷或非电喷以及燃气的发动机 |
• 休眠省电模式 |
|
|
• 250条事件记录(带有日期和时间) |
• 分级甩载-加载/分级加虚拟负载(负载箱) |
|
|
• 支持Modbus RTU 通讯协议 |
• 可取消所有的保护功能 |
|
|
• 发电机电流、发动机频率 |
• 自定义输出E,F,G和H ： 2Amp DC 输出 |
|
|
• 同时带有RS232和RS485通讯端口 |
• 燃油继电器输出A：15Amp DC 输出 |
|
|
• 报警分级：预报警、电气跳闸和停机 |
• 可自行升级软件固件版本 |
|
|
• 手动控制燃油泵 |
• 具有发动机、发电机监控和保护功能 |
|
|
• 手动控制发动机转速(电喷发动机) |
• 转速传感器频率范围：1Hz-10KHz |
|
|
• 可预设运行时间(机组需要定期启动，进行保养运行) |
继电器输出C和D ：8Amp 250V 无源触点输出 |
|
|
• 发动机参数：转速 、油压 、水温、电池电压、油位％、运行小时数、启动次数和充电电机电压 |
• 可预设保养周期功能(发动机运行250小时，需换三滤等) |
|
|
• 发电机参数：频率、三相电压(L-L,L-N)和三相电流 |
转速传感器电压范围： 小+/-0.5V(启动期间)-70V |
|
|
• 功率参数:KVA、 KW、 PF 、KVAR、 KWh、KVAH和KVAR |
•发动机转速、发动机油压、发动机水温、蓄电池电压、发电机电压 |
|
|
• 启动电器输出 B ：15 Amp DC 输出 |
• 具有通讯和扩展功能 |
|
|
市面上常见的控制器几大品牌： 1、英国深海（DSE） 2、河南众智（SmartGen） 3、上海孚创（F●RTRUST） 4、捷克科迈（COMAP） 5、香港凯讯（Harsen） |
